VER ESPECIFICACIONES
ESPECIFICIACIONES
– tuercas tipo pesado nc
– ues en acero calibrado en frio 1030 aisi
– cuerpo en acero acido 1030 aisi
– temperatura de recocido 850º c
– galvanizado electrolítico
“El torque aplicado no debe exceder el torque de neutralización del deslizamiento en más de un 15%.
PERROS TENSORES Y GRILLETES
Los Perros son accesorios en acero forjado galvanizado e inoxidable utilizados para realizar amarres en los cables (guayas) teniendo en cuenta el diámetro del mismo y el trabajo que va debe realizar, se manejan dos clases de perro para las diferentes medidas tipo pesado (TP), y tipo liviano (TL).
Los Tensores son dispositivos que permiten regular la tensión en los cables (guayas). Podemos encontrar diferentes configuraciones para los tensores y también los podemos clasificar según el tráfico para el que están diseñados.

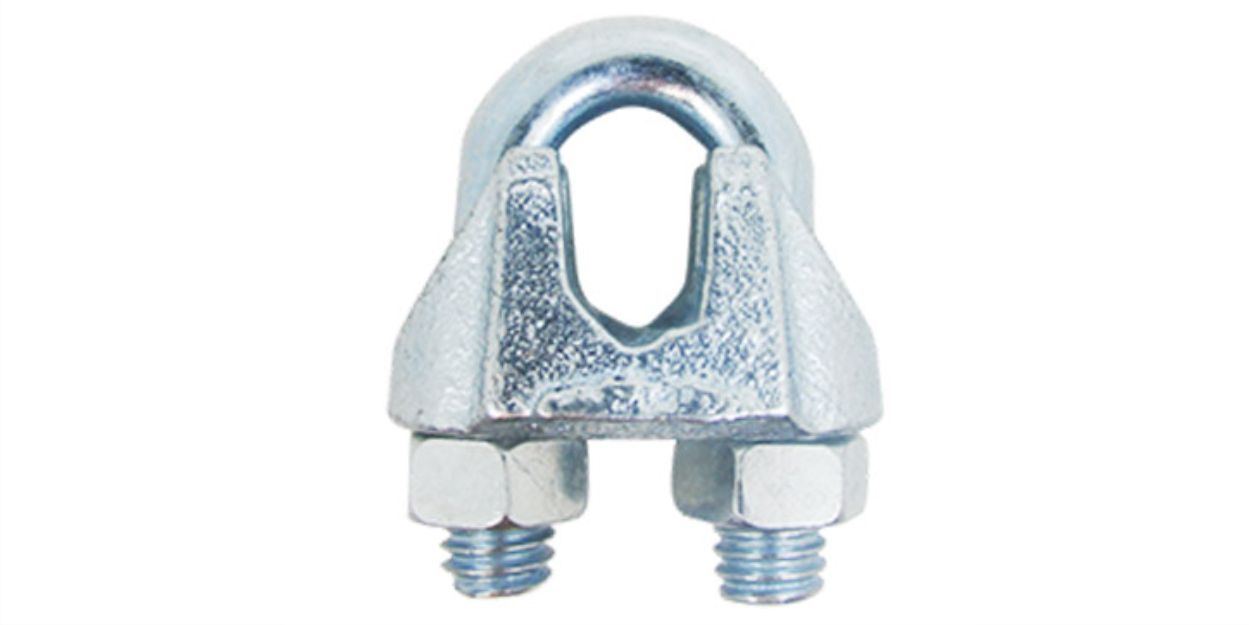

PERRO TIPO LIVIANO
Medidas
1/8″ 3/16″
1/4″ 5/16″
3/8″ 1/2″
5/8″ 3/4″
1″ 11/4″
11/2″
PERRO TIPO PESADO IMP
4MT ANCHO
100MT LARGO
(Total 400 metros cuadrados)
REF. 35%

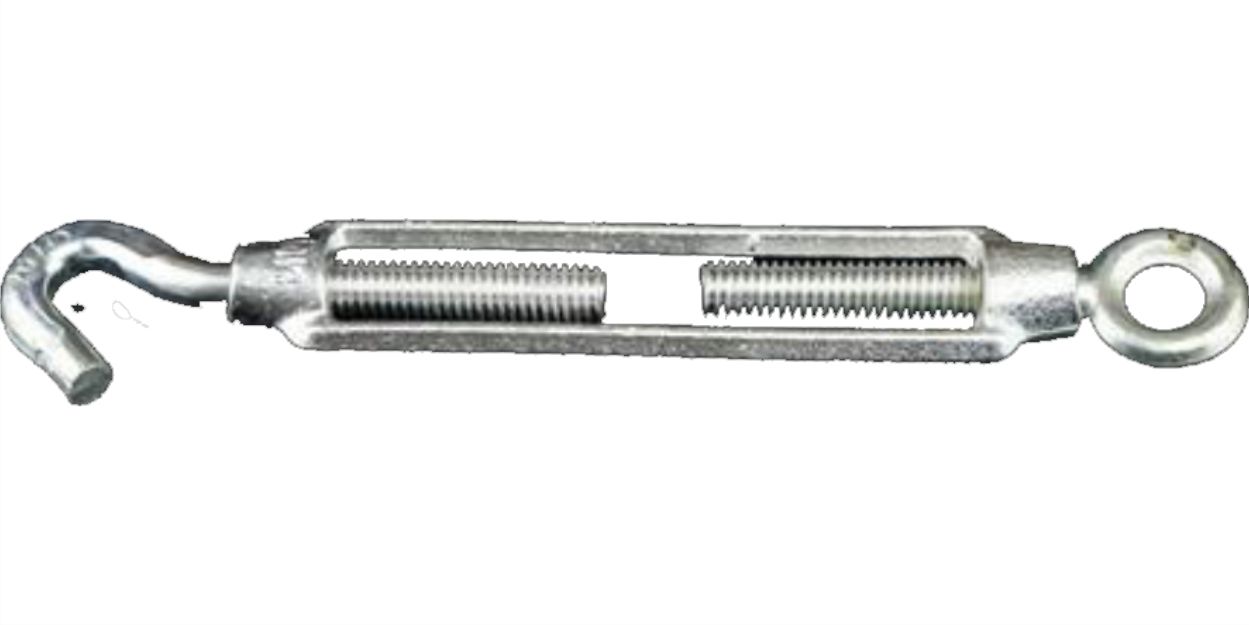

TENSOR TIPO LIVIANO
Medidas
5/32″ 3/16″
1/4″ 5/16″
3/8″ 1/2″
5/8″ 3/4″
1″

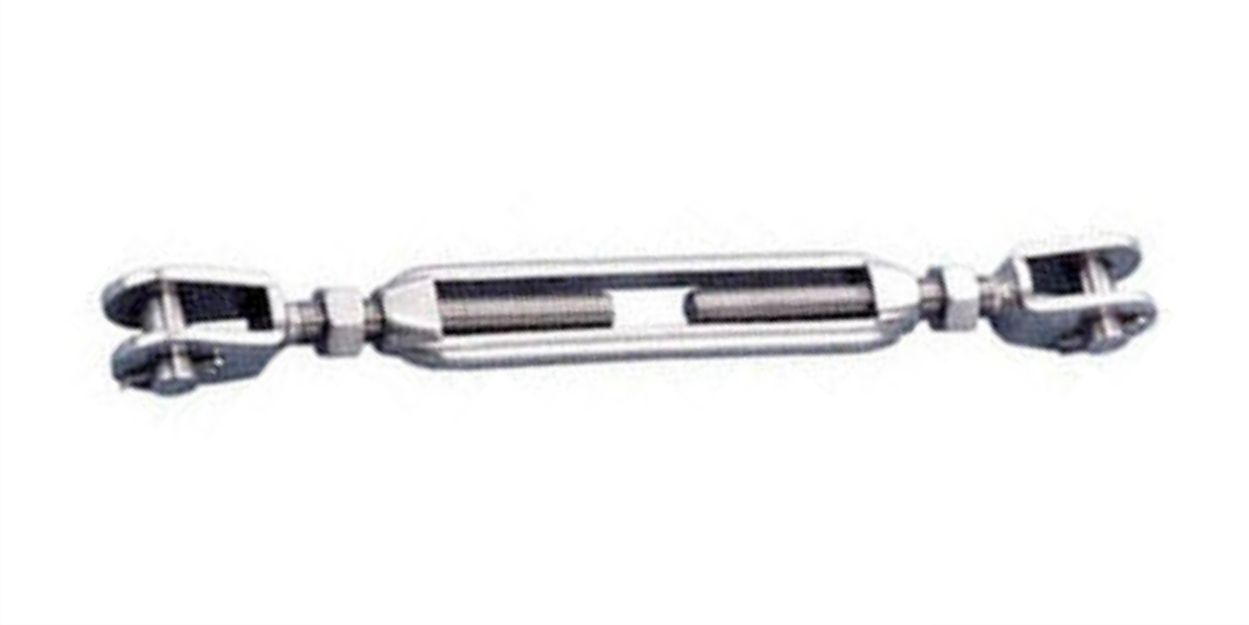

TENSOR TIPO PESADO IMP
Medidas
5/16″ 3/8″
1/2″ 5/8″
7/8″ 3/4″
1″ 11/4″
11/2″

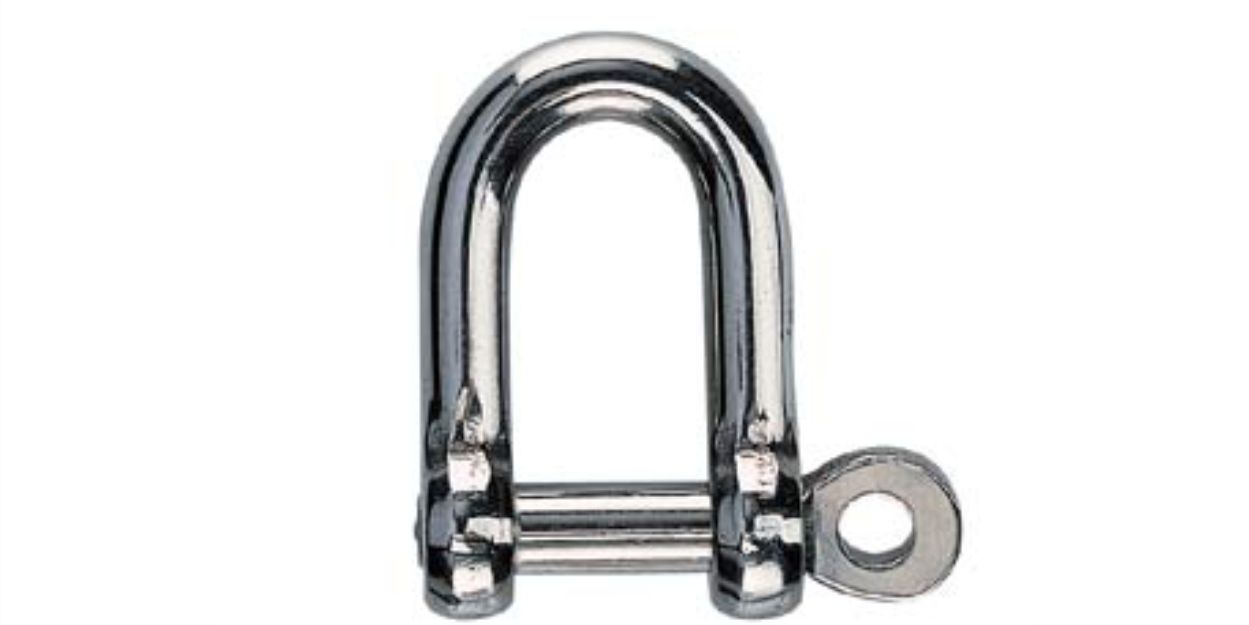

GRILLETE LIVIANO
Medidas
1/8″ 3/16″
1/4″ 5/16″
3/8″ 1/2″
5/8″ 3/4″

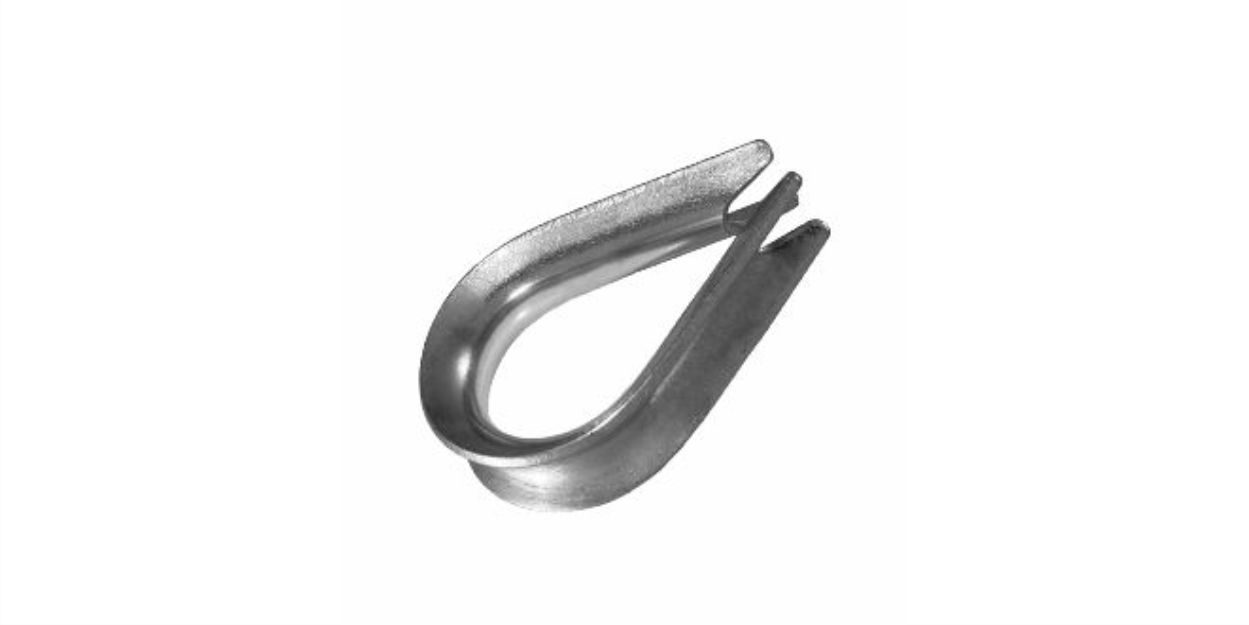

GUARDACABLE LIVIANO
Medidas
1/8″ 3/16″
1/4″ 5/16″
3/8″ 1/2″
5/8″ 3/4″

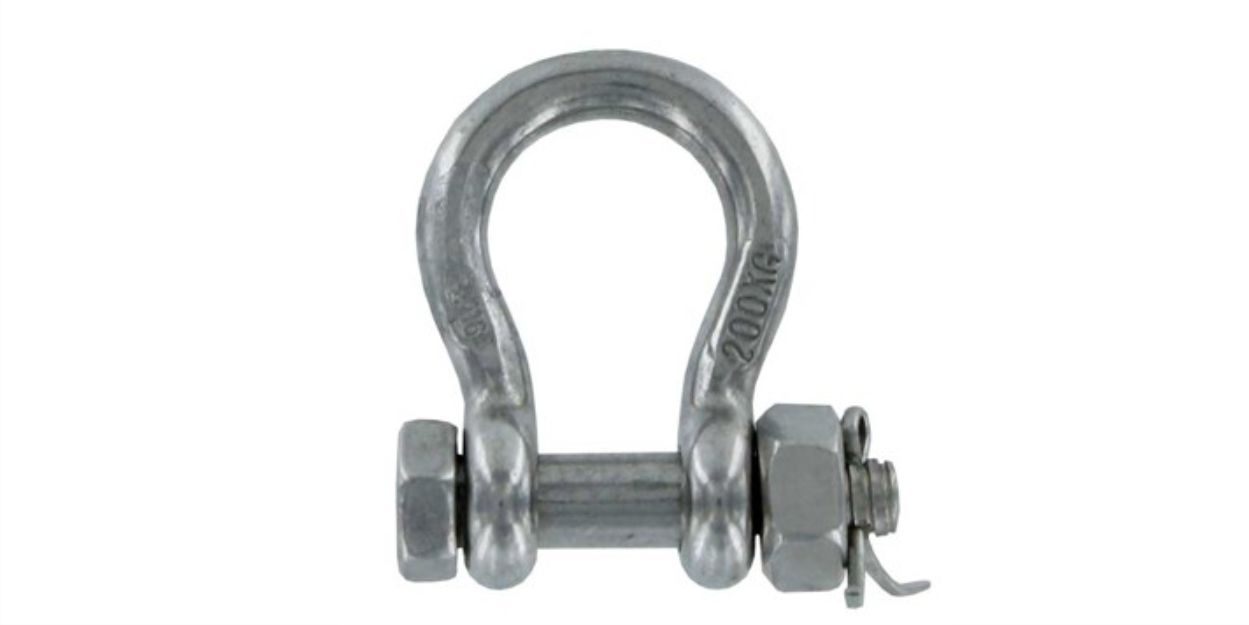

GRILLETE PESADO IMP
Medidas
1/4″ 5/16″
3/8″ 1/2″
5/8″ 7/8″
3/4″ 1″

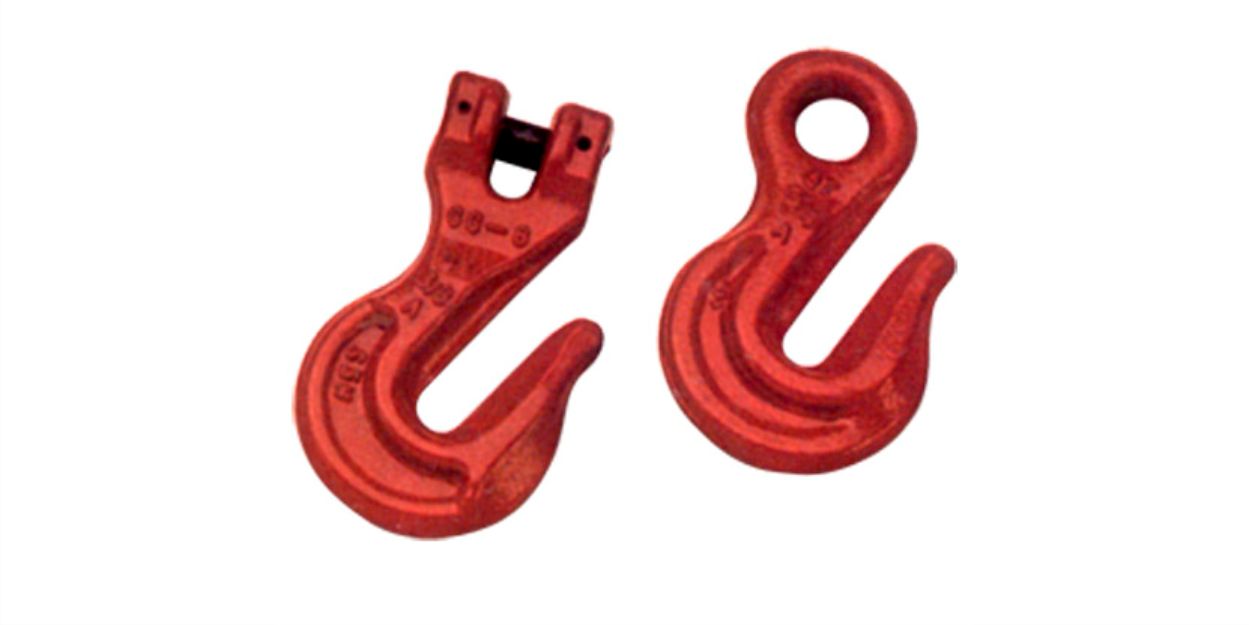

GANCHO PARA CARGA ROJO
Medidas
0,5 TON 0,75 TON
1,00 TON 1,50 TON
2,00 TON 3,00 TON
5,00 TON 7,5 TON

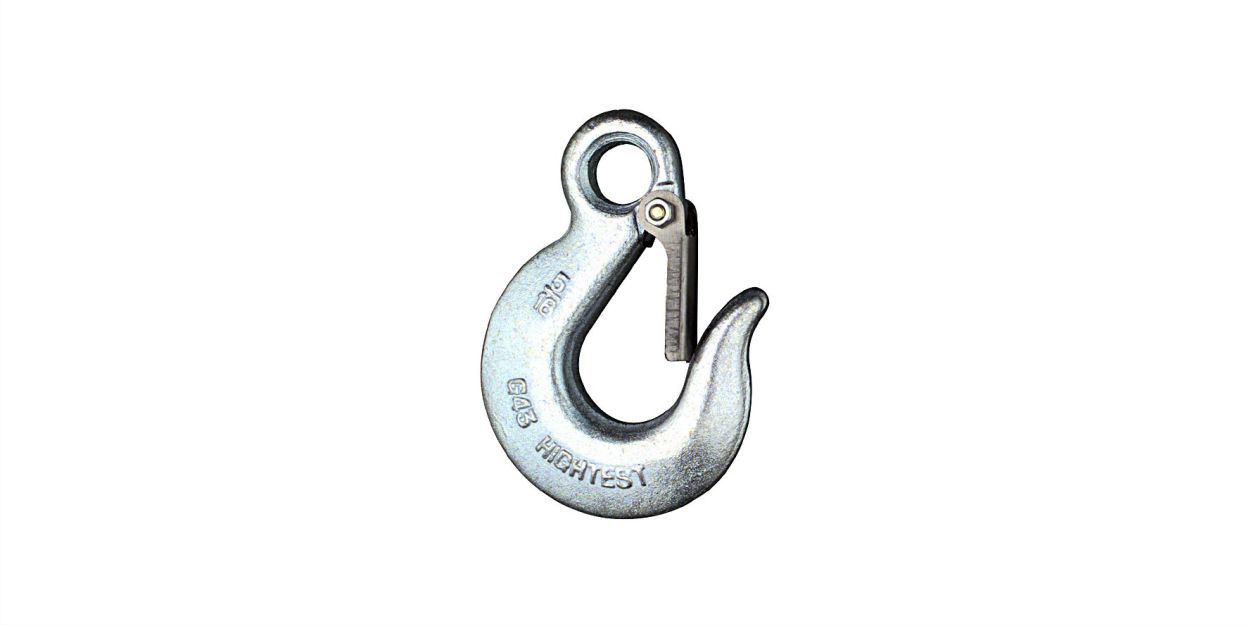

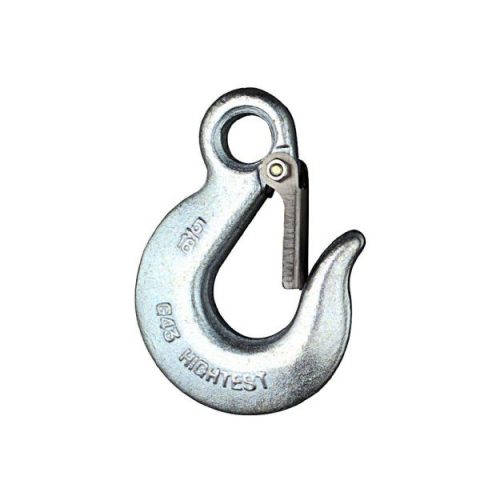

GANCHO PARA CADENA
Medidas
3/8″
1/2″
FUNDIDORA
NACIONAL-FUNAL
TENSORES - QUIJADA QUIJADA Tipo Pesado
Medidas
3/8″*6
1/2″*6
5/8″*6
3/4″*9
3/4″*12
1″*12
1″*18

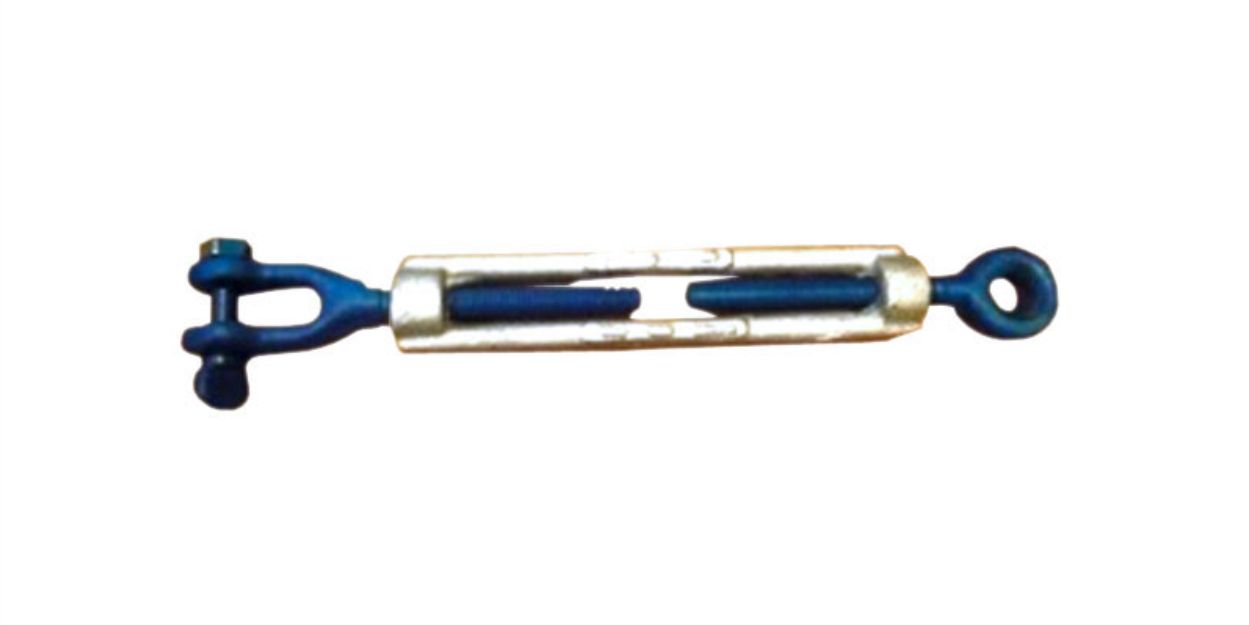

TENSORES - QUIJADA OJO Tipo Pesado
Medidas
0,5 TON 0,75 TON
1,00 TON 1,50 TON
2,00 TON 3,00 TON
5,00 TON 7,5 TON

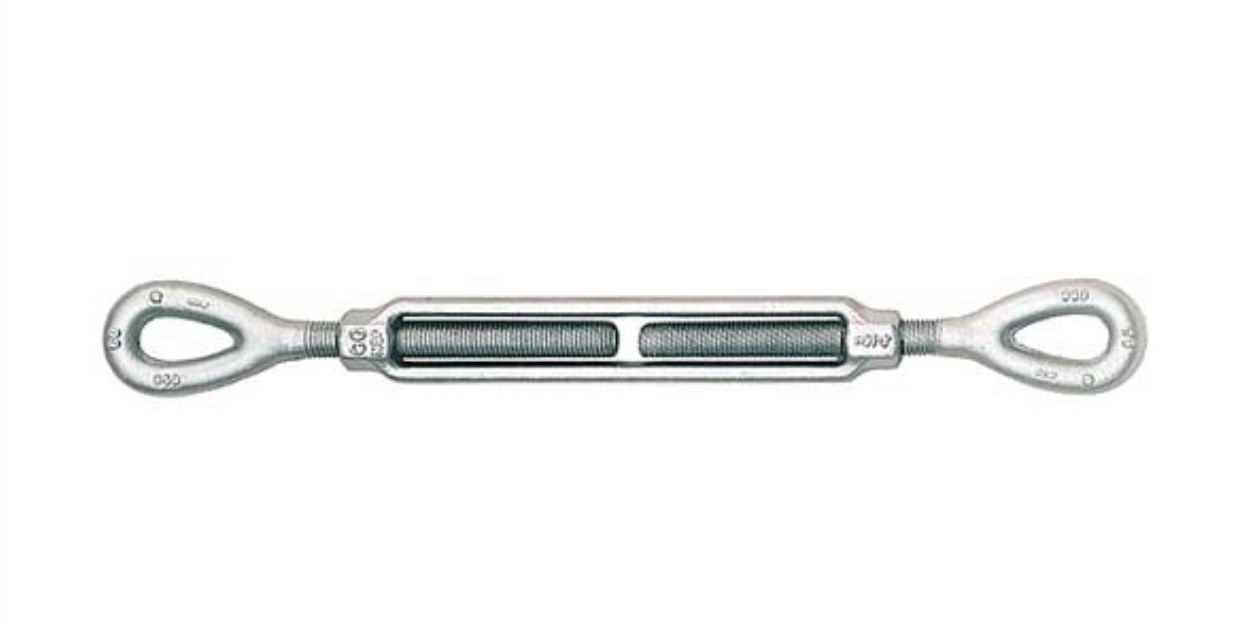

TENSORES - OJO OJO Tipo Pesado
Medidas
3/8″*6
1/2″*6
5/8″*6
3/4″*9
3/4″*12
1″*12
1″*18

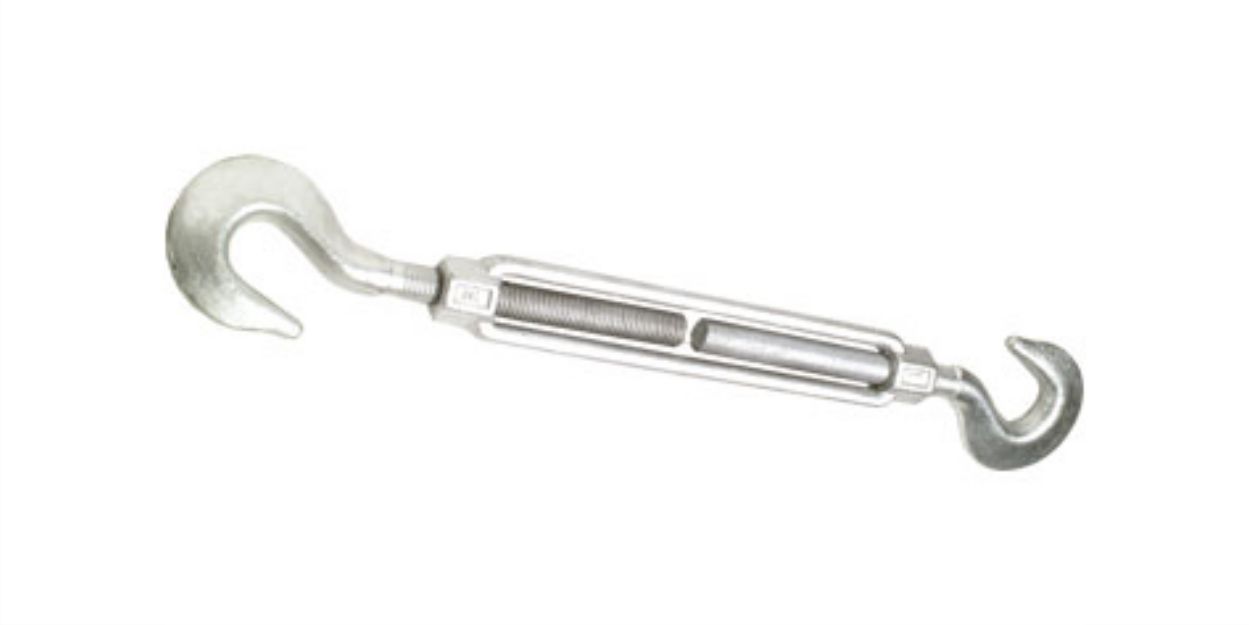

TENSORES - GANCHO GANCHO Tipo Pesado
Medidas
3/8″*6
1/2″*6
5/8″*6
3/4″*9
3/4″*12
1″*12
1″*18

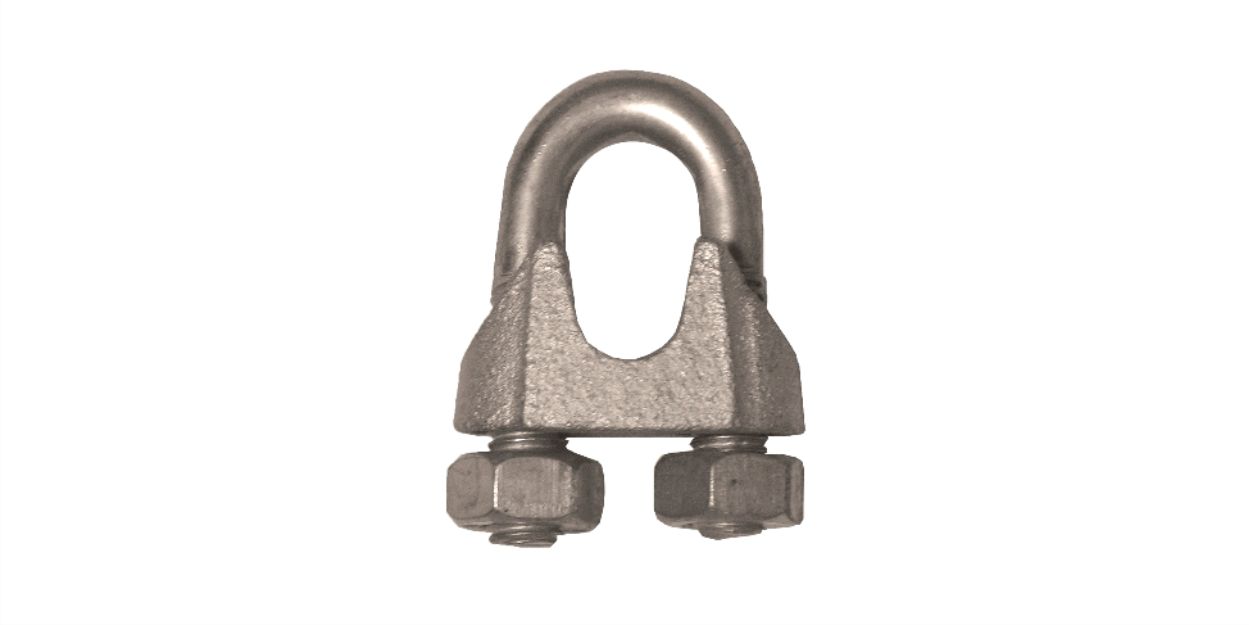

PRENSACABLES Tipo Pesado
Medidas
1/4″ 3/8″
1/2″ 5/8″
3/4″ 7/8″
1″ 11/4″
11/2″ 1 5/8″
2″

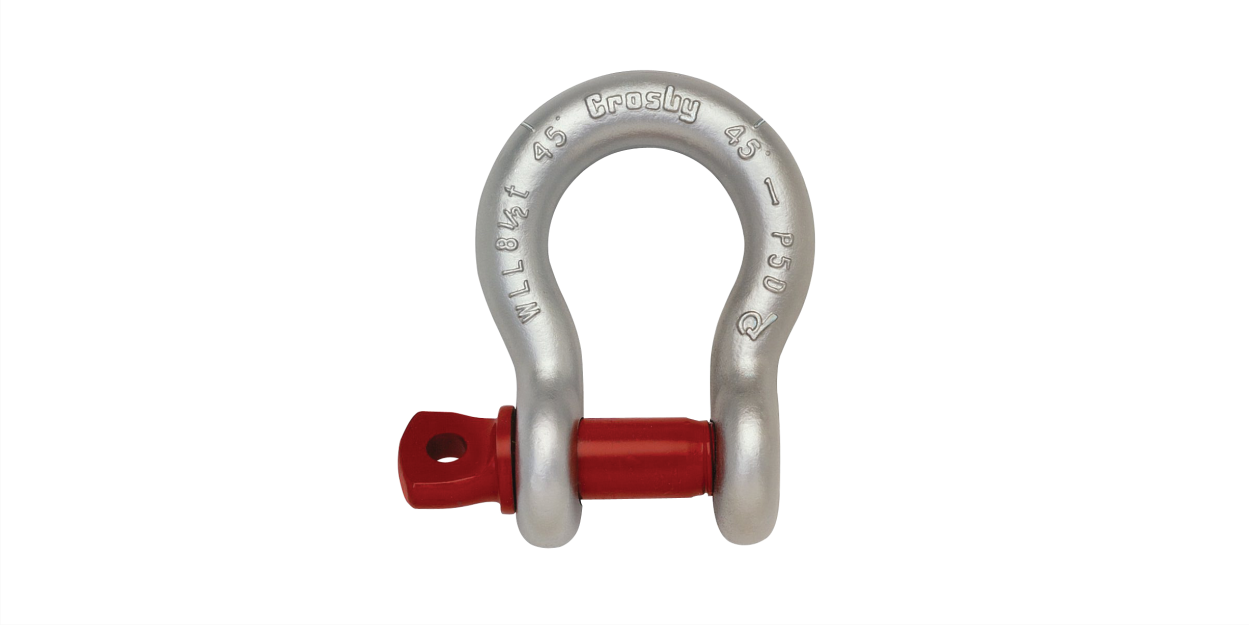

GRILLETES -PASADOR ROSCADO/PINADO Tipo Pesado
Medidas
1/4″ 5/16″
3/8″ 1/2″
5/8″ 3/4″
7/8″ 1″
11/4″ 11/2″
2″ 3″

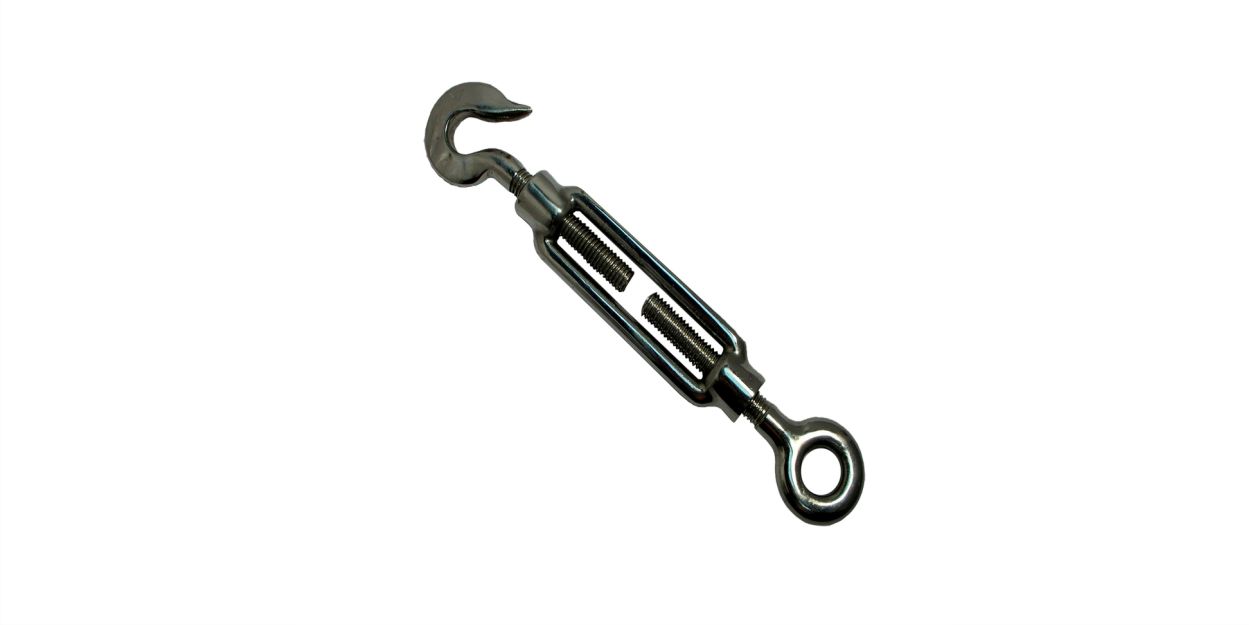

TENSORES - GANCHO Y OJO Tipo Pesado
Medidas
3/8″*6
1/2″*6
5/8″*6
3/4″*9
3/4″*12
1″*12
TENSORES - GANCHO GANCHO Tipo Pesado
Medidas
3/8″
1/2″
3/4″
1″
1 1/2″
1 5/8″
TABLA DE CARGA
FUNDIDORA NACIONAL
PRENSACABLES
Los Prensacables siguiendo las Normas Internacionales (ASTM-A-27/A27M) tienen una Composición Química de Acero Moldeado Fundido al Carbono 1020 – 1030 para Aplicaciones Generales con Dureza Rockwell B: 95RB y Dureza Brinell de 130 – 150 – 186
soportando un Factor de Seguridad 2:1 // 3:1

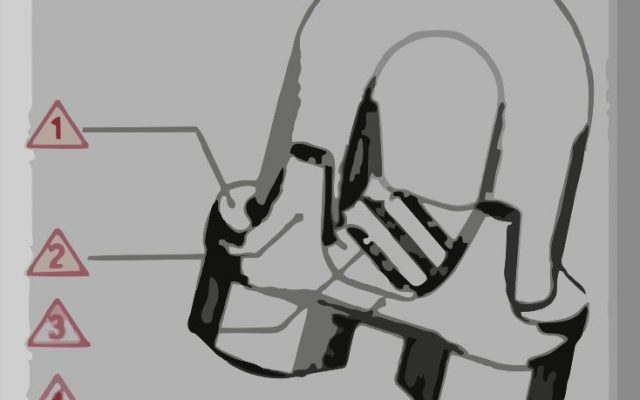

Grafico
I-) MAYOR RESISTENCIA EN EL PUNTO CRITICO DE ESFUERZOS.
2-) MAYOR RESISTENCIA EN LAS ALETAS GUIAS.
3-) LAS ESTRIAS ESTAN DISEÑADAS PARA EVITAR EL DESLIZAMIENTO DE LOS CABLES.
4-) EL CUERPO ESTA CALCULADO EVITANDO CONCENTRACIONES DE ESFUERZOS.
Norma Internacional
Las características anteriores, bajo normas internacionales, estricto control de calidad y constantes pruebas de laboratorio, hacen de los prensacables FUNAL los mejores del mercado.
Otras características
Otras características importantes:
– tuercas tipo pesado nc
– ues en acero calibrado en frio 1030 aisi
– cuerpo en acero acido 1030 aisi
– temperatura de recocido 850º c
– galvanizado electrolítico
“El torque aplicado no debe exceder el torque de neutralización del deslizamiento en más de un 15%.
PRENSACABLES
| DIMENSIONES « | PESO SOPORTADO KGS |
|---|
| 1/4″ | 425KGS |
| 3/8″ | 1025KGS |
| 1/2″ | 1375KGS |
| 5/8″ | 2500KGS |
| 3/4″ | 3500KGS |
| 7/8″ | 6000KGS |
| 1″ | 6250KGS |
| 1 1/4″ | 11250KGS |
| 1 1/2″ | 14750KGS |
| 2″ | 30000KGS |
GRILLETES
| DIMENSION | CARGA RECOMENDADA | CARGA ROTURA |
|---|
| 1/4″ | 290KGS | 520KGS |
| 3/8″ | 650KGS | 1100KGS |
| 1/2″ | 1300KGS | 2200KGS |
| 5/8″ | 1850KGS | 3550KGS |
| 3/4″ | 2795KGS | 5280KGS |
| 7/8″ | 3900KGS | 7150KGS |
| 1″ | 4875KGS | 9130KGS |
| 1 1/4″ | 8250KGS | 15800KGS |
| 1 1/2″ | 13000 | 24200KGS |
| 2″ | 25300KGS | 40600KGS |
| 3″ | 50000KGS | 70000KGS |
TENSORES GANCHO Y OJO
| DIMENSION | CARGA RECOMENDADA | CARGA ROTURA |
|---|
| 3/8*6″ | 650KGS | 1100KGS |
| 1/2*6″ | 1300KGS | 2200KGS |
| 5/8*6″ | 1850KGS | 3550KGS |
| 3/4*9″ | 2795KGS | 5280KGS |
| 1*12″ | 4875KGS | 9130KGS |
